貼片二極管又稱晶體二極管，簡稱二極管，另外，還有早期的真空電子二極管；它是一種具有單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的轉導性。

　　一般來講，貼片晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。

　　貼片二極管正負極如何區分：

　　貼片二極管正負是有區分的，在電路中亂接，輕則不能正常工作，重則損壞。二極管極性判別可采用下面一些方法。

　　1、根據標注或外形判別極性：

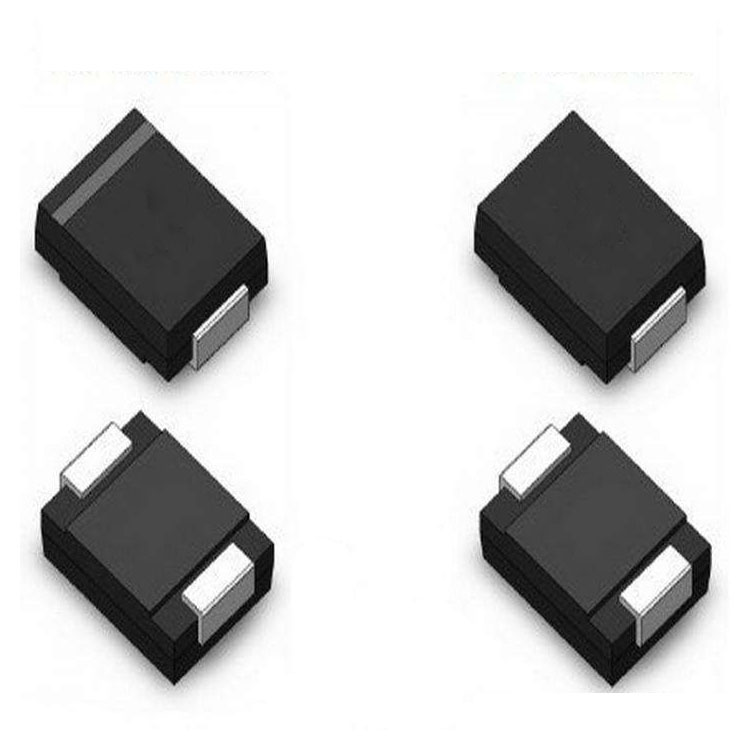

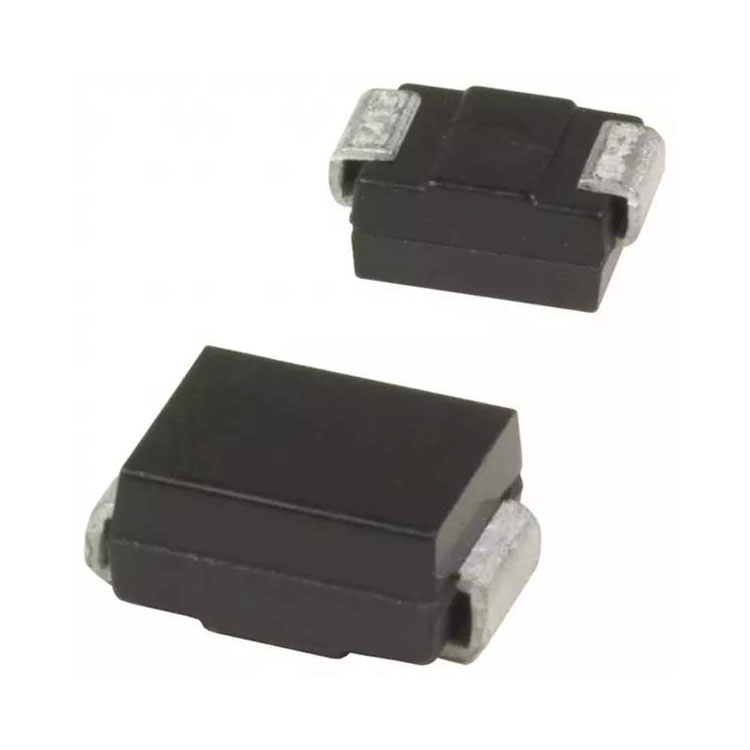

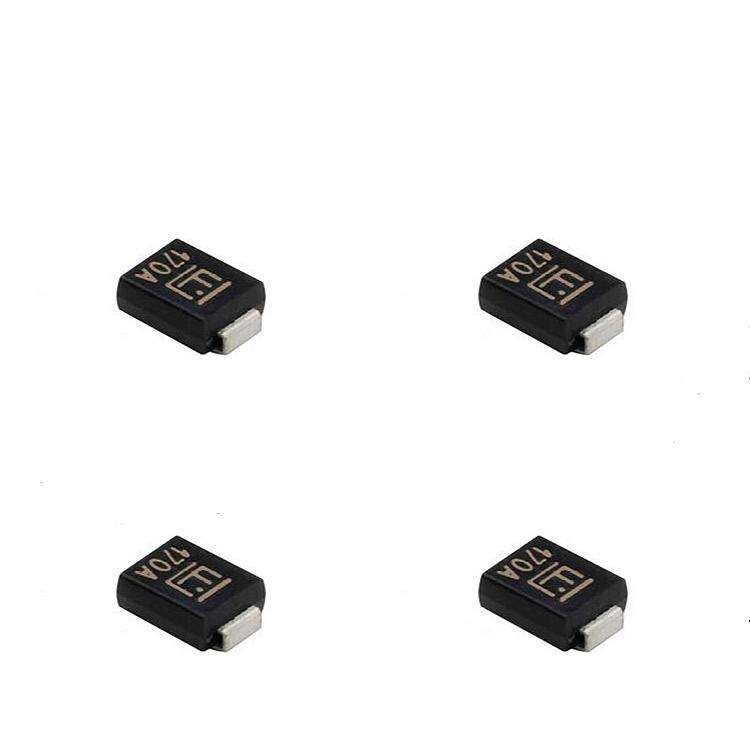

　　為了讓人們更好區分出二極管正、負極，有些二極管會在表面作一定的標志來指示正、負極，有些特殊的二極管，從外形也可找出正、負極。

　　2、用指針式萬用表判別極性：

　　對于沒有標注極性或無明顯外形特征的二極管，可用指針萬用表的歐姆擋來判斷極性。萬用表?yè)苤罵x100或Rx1k擋，測量二極管兩個引腳之間的阻值，正、反各測一次，會出現阻值一大一小，以阻值小的一次為準，黑表筆接的為二極管的正極，紅表筆接的為二極管的負極。

　　3、用數字萬用表判別極性：

　　數字萬用表與指針式萬用表一樣，也有歐姆擋，但由于兩者測量原理不同，數字萬用表歐姆擋無法判別二極管的正、負極（數字萬用表測量正、反向電阻時阻值都顯示無窮大符號“1”），不過數字萬用表有一個二極管專用測量擋，可以用該擋來判斷貼片二極管正負。

  　貼片二極管的常見故障有哪些？

　　貼片二極管常見故障有開路、短路和性能不良。

　　在檢測二極管時，萬用表?yè)苤罵xlk擋，測量二極管正、反向電阻，測量方法與極性判別相同。正常鍺材料二極管正向電阻在1k0左右，反向電阻在500kn以上；正常硅材料二極管正向電阻在1k-10kfl，反向電阻為無窮大（注：不同型號萬用表測量值略有差距）。也就是說，正常二極管的正向電阻小、反向電阻很大。

　　若測得二極管正、反向電阻均為0，說明二極管短路。

　　若測得二極管正、反向電阻均為無窮大，說明二極管開路。

　　若測得正、反向電阻差距?。凑螂娮杵螅聪螂娮杵。?，說明二極管性能不良。
