電容器質量判斷的方法有哪些？

1.絕緣電阻的測試
絕緣電阻的測試一般有以下幾種方法:

(1)萬用表法
這種方法適用于無極性電容器絕緣電阻的測量。測量時將萬用表電阻擋置于10kΩ 擋，將兩只表筆分別接電容器的兩個引腳，如圖4-7 所示。對于一般小電容量的電容器，此時測得的電阻值應為無窮大或接近無窮大;對于容量較大的電容器，萬用表指針會先沿順時針?lè)较驍[動一下，然后會很快指向無窮大。如果測得的電阻值小于1MΩ，說明電容器漏電嚴重或介質有損壞現象，電容器不能使用。

測試時注意不要用手拿電容器的兩個引線，否則人體電阻將會對測試結果帶來影響。

(2) 兆歐表法
兆歐表又叫搖表，用它來測量電容器的絕緣電阻，可以測出較為準確的絕緣電阻值。但應注意，兆歐表中的直流發電機的最大輸出電壓為500V直流電壓，如果被測電容器的耐壓低于該電壓，則會將該電容器擊穿。

(3)耳機法
這種方法只適用于對電容量較大電容器的絕緣電阻的判斷，可以用一副耳機和一節1.5V干電池組成簡易測試電路，如圖4-8 所示。測試時，當耳機與電容器斷續相碰時，電池向電容器充電，耳機會發出"喀喀"聲響。若多碰幾次，電容器被充滿電就昕不到"喀喀"聲了，說明電容器漏電流很小，絕緣電阻正常。若每相碰一次，耳機都發出很響的"喀喀"聲，說明電容器漏電大，絕緣電阻不正常。如果第一次相碰時就無聲響，并一直無聲響，說明電容器己斷路，不能使用。

2 電容量的測試
電容量的測量一般應用電容電橋進行，這樣可以得到準確的電容量。在沒有專用儀器的情況下，可以用萬用表的高阻擋估測電容器的電容量，但它只適用于大容量電容器的測量。

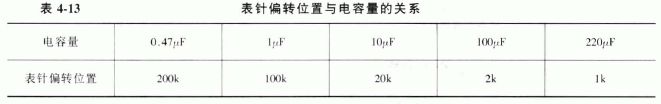

下面介紹一下用萬用表檢測電解電容器電容量的方法。首先將萬用表的歐姆擋置于R x 1k的位置，政表筆短接調零。將萬用表的黑表筆接電解電容器的正極，紅表筆接電解電容器的負極，如圖4-9 所示。由于原先電容器是未充電的，當兩表筆剛接通電容器時，萬用表內的電池通過表筆給電容器充電，由于電流流過電路，使萬用表的表針發生偏轉。電容正極量越大，表針的偏轉角度越大，如果電容量較小，檢測時表針的偏轉角度就較小?？筛鶕?jù)這一原理和實際檢測的經驗給出不同電容量所對應的表針偏轉應到達的位置，判斷所測電容器電容量的大小。表針偏轉位置與電容量的關系如表4-13 所示，供檢測時參考。

隨著電容器充電量的增多，充電電流越來越小。如果電容器不漏電，經過一段時間后，當電容器上的電壓等于電池電壓時，充電電流便會減少到零，萬用表的表針也會從起始偏轉位置慢慢返回到阻值無窮大的位置(即出發點位置)。實際上電解電容器總是有漏電流的，表針不可能返回到出發點位置，一般認為只要表針?lè)祷貢r(shí)能越過200刻度就算漏電流很小，電容器可以使用。

測試結束后，應將電容器的兩引腳短接進行放電處理，以備重新檢測時不受影響。
